Tor Silence

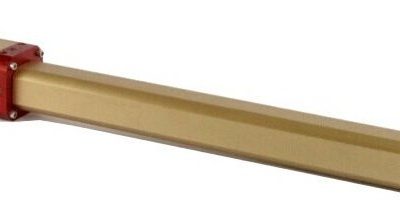

Swing doors system Tor Silence
Description
Features
Extra Features
Usage Level Intensive
Description
Independent motopump assembly MBD and TOR 4/5 arm without pump and motor.
- INTENSIVE USE, INAUDIBLE SOUND LEVEL.
- Hermetic hydraulic circuit. No purging required.
- No risk of leaks.
- TOR 4 SILENCE: Leaf length up to ~5.5 meters, 1000Kg. (See “MODELS” section)
- TOR 5 SILENCE: Leaf length up to ~7 meters, 1500Kg. (See “MODELS” section)
– Hydraulic automation for SWING GATES. Allows the operation of single or double leaf swing gates.
– With automatic unlocking.
– Soft stop and air retention, adjustable in opening and closing.
– Adapts to all gate models, whether already installed or newly installed.
– Extremely quiet operation.
– Features adjustable hydraulic soft stop (in closing and opening) to prevent gate slamming.
– Offers adjustment for wind retention, SEMI-BLOCK (in closing and opening).
– Allows for the elimination of the pedestrian door.
– In case of power failure, manual operation is possible by activating the electric lock with its key, from the inside or outside.
– The system allows for the regulation of retention by effectively controlling the acceleration of the leaf due to air currents.
– Includes support brackets and axis cover.
* Bloqueo disponible en 1 solo sentido. Elegir el tipo de bloqueo que se desea. (Cuando el eje está estirado (fuera del equipo) o cuando el eje está recogido (dentro del equipo)).
Salida Hidráulica. Esta opción está disponible en todos los modelos. Nombre del equipo con terminación “C”. La letra C es la nomenclatura utilizada para identificar que el equipo está provisto de salida hidráulica. MODELOS: TOR4CA, TOR 5 CA, TOR 4 CBA, TOR 5 CBA.
| TOR 4 SILENCE | TOR 5 SILENCE | |
| Tensión | 230, 50Hz/120, 60Hz | 230, 50Hz/120, 60Hz |
| Potencia | 276 W | 276 W |
| Intensidad | 1,2 A | 1,2 A |
| R.P.M | 1450 | 1450 |
| Condensador | 14 μf / 250 V | 14 μf / 250 V |
| Nivel de protección | IP-55 | IP-55 |
| Protección térmica | 100ºC | 100ºC |
| Servicio de funcionamiento | Intensivo | Intensivo |
| Caudal bomba | 0.7 ltr/min | 1 ltr/min |
| Presión de trabajo | 0/60 bares | 0/55 bares |
| Fuerza lineal abertura | 5420 N | 6890 N |
| Fuerza lineal cierre | 7540 N | 8540 N |
| Carrera | 250 mm / 400 mm | 250 mm / 400 mm |
| Amortiguación | Apertura y cierre (regulable en velocidad y recorrido) | Apertura y cierre (regulable en velocidad y recorrido) |
| Cierre | Con bloqueo / Cerradura hidráulica | Con bloqueo / Cerradura hidráulica |
| Velocidad Apertura | 18 s (16 mm de amortiguación) | 18 s (16 mm de amortiguación) |
| Velocidad Cierre | 22 s (17 mm de amortiguación) | 22 s (17 mm de amortiguación) |
| Peso | 12Kg | 12Kg |
USO INTENSIVO, NIVEL SONORO INAPRECIABLE.
- Circuito hidráulico hermético. No es necesaria su purga.
- Sin riesgo de fugas.
- TOR 4 SILENCE: longitud de hoja hasta ~ 5,5 mts., 1000Kg. (Consulte el apartado “MODELOS”)
- TOR 5 SILENCE: longitud de hoja hasta ~ 7mts., 1500Kg. (Consulte el apartado “MODELOS”)
KITS RECOMENDADOS
KITS STANDARD
KIT STANDARD UNA HOJA
KIT STANDARD DOBLE HOJA
KITS CON CERRADURA HIDRÁULICA
KIT SALIDA HIDRÁULICA UNA HOJA
1 TOR C SILENCE MODELO A ESCOGER (JS y RT‐C
incluidos)
NOTA: Para puertas inferiores a 2,5 mtrs. se puede llegar a prescindir de la cerradura (en montajes de 1 hoja) y de la cerradura y del enclave (en montajes de 2 hojas) si se configura el equipo con el bloqueo en puerta cerrada.
KIT SALIDA HIDRÁULICA DOBLE HOJA
2 TOR C SILENCE MODELO A ESCOGER (JS y RT‐C
incluidos)
NOTA: Para puertas inferiores a 2,5 mtrs. se puede llegar a prescindir de la cerradura (en montajes de 1 hoja) y de la cerradura y del enclave (en montajes de 2 hojas) si se configura el equipo con el bloqueo en puerta cerrada.
